基本信息：
项目名称：上海核工院电力监控系统的设计与应用
项目地点：上海
实施时间：2010年5月

项目简介：
上海核工程研究设计院是隶属于中国核工业集团公司的重点研究设计单 位，安科瑞电气股份有限公司于2010年5月承接了上海核工院电力监控系统项目。整个系统采用Acrel-2000型电力监控系统，完成了对配电室和楼层供电系统低压电气设备的遥测、遥信、电力监测及电能计量功能。

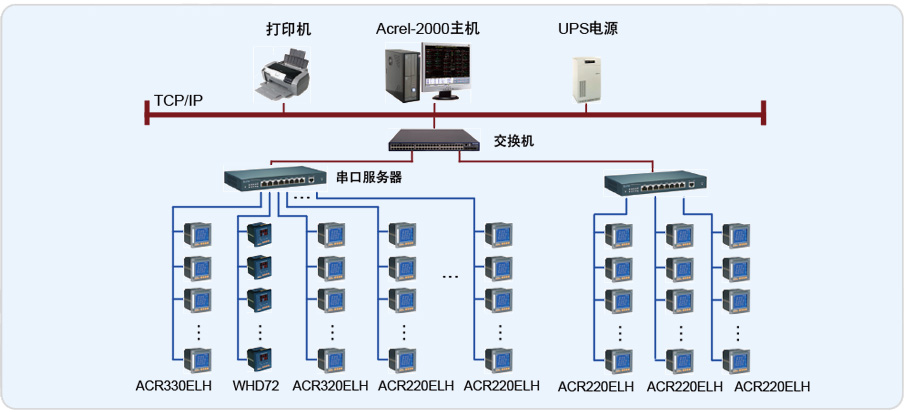

该院新建大楼系统分为配电室和楼层部分，配电室高压部分采用ACR330ELH采集谐波数据，WHD72采集温湿度数据；低压进线侧采用ACR320ELH采集谐 波、功率因数等数据， ACR220EK网络电力仪表采集测量电流，开关状态由辅助触点接入ACR220EK仪表的DI（开关量输入）接口。楼层部分由ACR220E采集电能数据。所有电参量数据由仪表的通讯接口经RS-485总线传给上位机，实现遥测、遥控和遥信功能。
上海核工院新建楼层监控中心位于1层消控室，配电室位于地下2层车库，距离不超过1200米，直接通过铺设RS-485总线进行通讯即可，采用8路RS-485网络可将所有配电室监控点覆盖；楼层部分，采用3路RS-485网络，通过竖井、吊顶拉到消控室，完成了对配电室和楼层供电系统仪表监测。

系统实现的功能：
1、实现了各类用电设备的电能报表；
2、各用电回路的实时电参量遥测；
3、重要回路的电能质量（含谐波）分析；
4、重要回路的负荷用电趋势。
