工业用绝缘监测装置
工业用绝缘监测装置主要用来监测IT系统(不接地系统)对地的绝缘状况,在系统出现绝缘故障时及时报警,以提醒电气维护人员对故障进行排查。
 随着工业的发展,很多用电设备和工厂设备采用直流系统供电,直流系统的正极和负极不接地。对于不接地(IT)配电系统,应该进行绝缘电阻的监控以保证供电系统的安全运行。
        AIM-D100系列直流绝缘监测仪专门为了直流绝缘监测设计,可以应用在10~1500V的直流系统中,用于在线监测直流不接地系统正负极对地绝缘电阻,当绝缘电阻低于设定值时,发出预警或报警信号。产品基于不平衡桥原理,避免了平衡桥在正负极同时存在接地故障时无法检测绝缘电阻的问题。

应用范围:

适用于工业领域如:电解铝、矿井、玻璃厂、电炉和试验设备、冶金厂、化工厂、爆炸危险场所、计算机中心及应急电源等的交、直流不接地系统中。。
产品还可以应用在发电厂家、变电站的直流屏、电动汽车充电装置、UPS供电系统、光伏直流系统、储能系统及其它直流电网等直流系统。

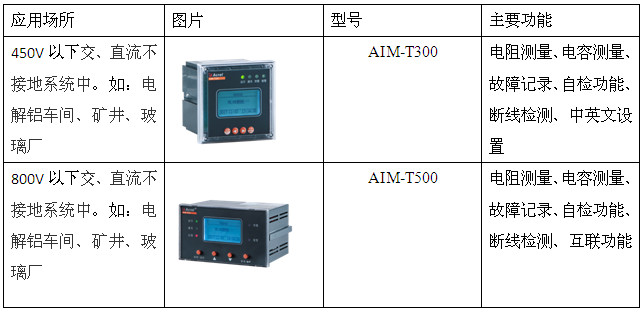

AIM-T技术参数

ASG200技术参数

AIL200技术参数

ACPD技术参数




外形尺寸

接线方式
AIM-T500绝缘监测仪应用于三相IT系统

AIM-T500绝缘监测仪应用于单相IT系统

安装示意
安装步骤:
安装方式为屏装式,采用两侧卡扣挤压固定,具体操作如下:
1、在配电盘上,选择适合的地方开一个与所安装仪表开孔尺寸相同的安装孔;
2、把仪表插入配电盘仪表孔中,插入仪表后,用卡扣固定安装。
现场安装图
