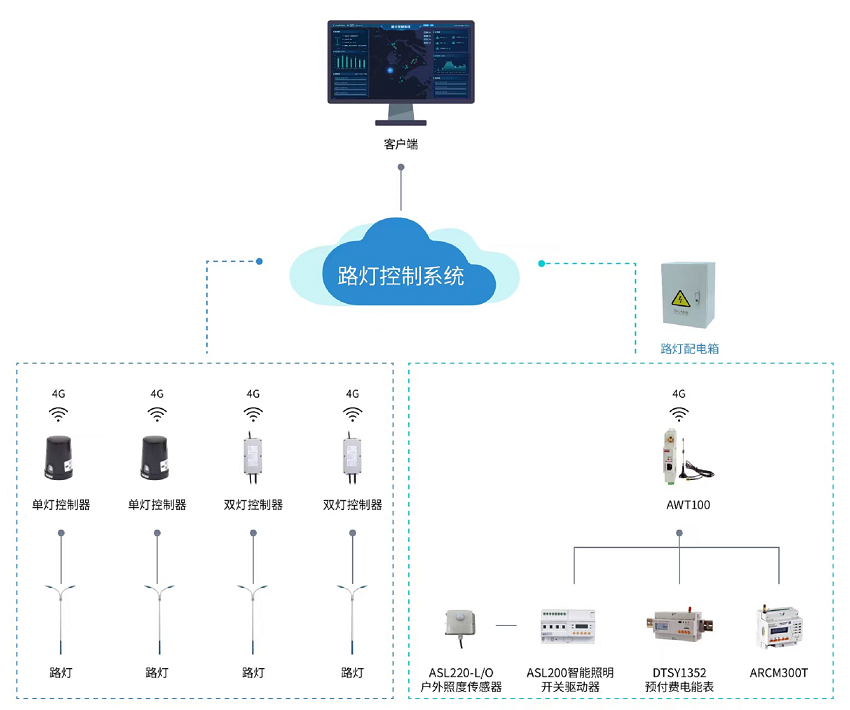

系统结构

01
系统功能

02

可视化驾驶舱
展示的内容有：项目和灯杆的GIS分布、灯杆基本参数、亮灯时长、报警日志，能耗曲线

实时监控
平台可根据项目，查看灯的状态，并可远程调节光的亮度，控制灯的亮灭

能耗管理
可查看灯的实时数据，历史曲线，开关日志和策略日志

报警管理
系统在产生报警或隐患后，系统可以针对工程人员派发工单，处理完以后工程人员能够在系统中填写相关工单任务

能耗管理
平台支持查看路灯每天的用电量，支持同比，环比分析

运维管理
系统支持指定巡检计划和巡检日历，可支持巡检人员使用手机NFC芯片巡检打卡的功能。进行记录巡检情况，以供历史查询。

策略管理
可根据需求下发对应的策略给控制器
典型硬件

03

ASL220Z-Sx/16 系列智能照明开关驱动器

x代表控制的回路数，目前可选4、8、12、16、20与24

驱动器可直接控制负载电源的通断,实现多种控制功能，如：开关功能、电流检测、故障报警、延时功能、场景控制、阈值功能等。

遥控输出：继电器带拨杆、额定电流16A（用于直接控制单相照明负载）

测量精度：频率 0.05Hz，电压、电流精度 0.5 级，电能精度 1 级

开关量输入：两路无源干接点输入方式:内置电源

开关量输出：两路无源常开触点，触点容量 AC 220V/1A ，DC 30V/1A

通讯：ALIBUS；Modbus-RTU 协议

继电器支持过零触发

ASL220-Sx/5 系列智能照明开关驱动器

x代表控制的回路数，目前可选4、8、12、16、20与24

驱动器通过控制交流接触器实现对大功率与三相照明负载的多种控制功能，如：开关功能、延时功能、场景控制、阈值控制等。

遥控输出：额定电流5A（用于控制交流接触器线圈）

开关量输入：两路无源干接点输入方式:内置电源

开关量输出：两路无源常开触点，触点容量 AC 220V/1A ，DC 30V/1A

通讯：ALIBUS；Modbus-RTU 协议

继电器支持过零触发

ASL220-L/O 户外照度传感

防水等级IP65,可在户外露天环境下安装使用

用于户外日光照度监测，光照度范围0-65535lx

可与其他传感器进行逻辑运算，配合使用

通讯：ALIBUS；

双灯控制器

宽电压输入设计，能工作在100~277VAC。

浪涌防护：2KV,1KA。

工作功耗：<3W。

网络制式：4G-CAT1。

内置SIM卡

最多能开关2通道2A的LED驱动器（220Vac）。

配有2通道0-10V调光接口。

监控灯具输入电压、电流、功率、功率因数和自身温度。

统计能耗和工作时间

断电后发送断电报警信号

通信故障后根据设定调光计划工作。

失效模式：失效后吸合继电器。

内置实时时钟。

光控：满足ANSI C136.10。

符合ANSI C136.41-2013要求。

单灯控制器

宽电压输入设计，能工作在100~277VAC。

浪涌防护：10KV,5KA。

工作功耗：<2W。

网络制式：4G-CAT1。

内置SIM卡

最多能开关5A负载（220Vac）。

配有1通道0-10V调光接口。

监控灯具输入电压、电流、功率、功率因数和自身温度。

统计能耗和工作时间

断电后发送断电报警信号

通信故障后根据设定调光计划和光照度工作。

失效模式：失效后吸合继电器。

内置实时时钟。

光控：满足ANSI C136.10。

符合ANSI C136.41-2013要求。

智能网关

AWT100数据转换模块通过RS485/Modbus-RTU采集本地设备的状态信息，然后通过无线或有线传输的方式将信息传送至终端设备、服务器、云平台等，实现无线互联。用户不需要重新架设通讯网络结构，用户使用更加方便，同时降低了成本。

通讯方式：2G、4G、NB-IoT、LoRa、LoRaWAN、WIFI、CE、DP、GPS

优点：

体积小巧，安装方便

远程调试（带无线通讯）
